商品の詳細:
お支払配送条件:
|
| 純度: | 99.95% | ピンホール: | どれも |
|---|---|---|---|
| 反酸化: | 180度60分、180日23度 | 厚さ: | 1/2 oz、3/4のoz、1つのoz、2つのoz、 |
| 色: | 赤くか黒い | 延長: | ≥ 1.5% |
| 引張強さ: | ≥ 160 MPa | 皮強さ: | ≥1N/ mm |
| フォイルプロファイル: | RA≤0.15μm、Rz≤1.7μm | 適用:: | FCCL、FPC |
| ロールごとの長さ: | 500 - 5000メートル | 直径間: | 76 Mm、152 Mm、3インチ、6インチ |
| ハイライト: | 銅ホイルのペーパー,hvlpの銅ホイル |
||
1oz EDの電気分解の高い延性の銅ホイル
特徴は異なり、これらの相違の理解は各適用または環境条件のための銅ホイルの正しい選択を保障して重要です。
厚さ:1OZ
幅:1380のmm
長さ:500-5000 M
ID:76のmm、152のmm
純度:99.8%
製造工程:

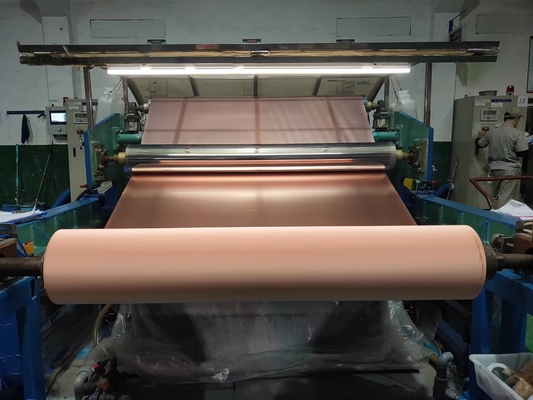

電着銅の製造工程では、銅ホイルはDC電圧の源に接続される銅の解決からのチタニウムの回転ドラムで沈殿します。陰極はドラムに付し、陽極は銅の電解物の解決で水中に沈みます。電界が応用のとき、銅はドラムで非常に遅いペースで回ると同時に沈殿します。ドラム側面の銅の表面は反対側が荒い間、滑らかです。より遅いドラム速度、逆の場合も同じより厚く銅はなります。銅はチタニウムのドラムの陰極の表面で引き付けられ、集まります。
銅ホイルのマットおよびドラム側面は異なった処置周期を通って銅がPCBの製作のために適することができるように行きます。処置は銅の覆われたラミネーション プロセスの間に銅および誘電性の中間膜間の付着を高めます。処置のもう一つの利点は銅の酸化の減速によって反曇りの代理店として機能することです。
適用:
。エポキシ板
カリフォルニアの銅ホイルおよびEDの銅ホイル間の相違
| 特性 | 電着 | 転がされる | |||||
| 8um | 18um | 35um | 70um | 18um | 35um | 70um | |
| 引張強さ、kpsi | 15 | 33 | 40 | 40 | 20 | 22 | 28 |
| 延長、% | 2 | 2 | 3 | 3 | 8 | 13 | 27 |
|
Vol.の抵抗 Mohm.cm |
1.66 | 1.62 | 1.62 | 1.78 | 1.74 | 1.74 | |
FAQ:
Q1. 私達は中国の訪問の工場に来てもいいですか。
はい、できます。
Q2. 小型に割り込むことができますか。
はい、私達はできます。
Q3. 銅ホイルは箱で浮かんでいますか。
はい、それはあります。
高い延性の銅ホイルの典型的な特性
|
分類
|
単位 | 条件 | 方法をテストして下さい | |||||||||||
| 指定を失敗させて下さい | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| わずかな厚さ | / | 12um | 1/2 OZ | 3/4のOZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| 区域の重量 | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| 純度 | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| ホイルのプロフィール | 光沢がある側面（RA） | սm | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| 無光沢の側面（Rz） | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| 引張強さ |
R.T. （23℃）
|
Mpa | ≥150 | ≥150 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| 延長 |
R.T. （23℃）
|
% | ≥5 | ≥5 | ≥10 | ≥10 | ≥15 | ≥15 |
IPC-TM-650 2.3.18 |
|||||
| 主題 | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| 皮強さ（FR-4） | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Pinholes&porosity | 数 | いいえ |
IPC-TM-650 2.1.2 |
|||||||||||
| 反酸化 | R.T. （23℃） | 日 | 180 | / | ||||||||||
| H.T. （200℃） | 分 | 60 | / | |||||||||||
3. 標準的な幅、1380の（±1） mm、顧客の要求テーラーに従う5月。
私達はあなたのPPとFR-4 （Tg140） prepregとの皮強さを、再確認しますテストします。
