| 起源の場所: | 中国 |
| ブランド名: | JIMA |
| 証明: | SGS, ISO,Reach, RoHS |
| モデル番号: | EDCULP |
| 最小注文数量: | 100 kg |
|---|---|
| 価格: | usd 15-20 kg |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 5-15日 |
| 供給の能力: | 1 ヶ月あたりの 1000 トン |
| 純度: | 99.8％ | ピンホール: | なし |
|---|---|---|---|
| 反酸化: | 200度60分、180日23度 | 厚さ: | 105um 70um 50um 35um 25um 12um 9um |
| 色: | 赤または黒 | 伸長: | ≥ 5% |
| 抗張力: | ≥ 180 MPa | 名前: | 控えめな電気分解の銅ホイルの背部処置105um 70um 50um 35um 25um 12um 9um |
| ハイライト: | 銅の薄板金,銅の薄いシート,電気分解の銅ホイル105um |
||
LP-S-B/R 低プロフィール 電子堆積ED銅フィルム FCCL FPC COF LED

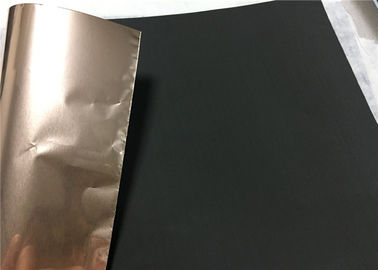

低プロフィール電解銅葉片 黒処理 105um 70um 50um 35um 25um 12um 9um
マットサイド処理 低プロフィールフィルム 裏/赤
低プロフィール電解銅製フィルム バルク処理 105um 70um 50um 35um 25um 12um 9um
黒色 低プロフィール 電気解銅製 フィルム 105um 70um 50um 35um 25um 12um 9um
特徴:
1処理されたホイルは灰色か赤色です
2高プロフィールで,LP-S-B/Rの特性で,FCCLに適しています.
3銅製の粒状構造は柔軟性を高めます
4優れたエッチング性能
5低プロフィールで細かい回路パターンを作ることができます.
適用:
1鋳造とラミネーションタイプ FCCL
2超細いパターン FPC
3LED用のチップオンフレックス (COF)
LP-S-B/R ED電解銅ホイールの典型的な特性 (FPCまたはHDIの内層のために)
|
分類
|
ユニット | 要求事項 | テスト方法 | |||||||
| フィルム指定 | / | 1 | H | M について | 1 | IPC-4562A | ||||
| 定数厚さ | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| 面積重さ | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| 純度 | % | ≥998 |
IPC-TM-650 2.3.15 |
|||||||
| フィルムプロフィール | 輝く側 (Ra) | スm | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 |
IPC-TM-650 2.3.17 |
||
| マットサイド (Rz) | ええと | ≤40 | ≤45 | ≤55 | ≤60 | ≤80 | ||||
| 張力強度 | R.T. ((23°C) | MPa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.180°C | MPa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| 伸縮 | R.T. ((23°C) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.180°C | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| 剥離強度 (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| イブス/イン | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| ピンホール&孔隙 | 番号 | 違う |
IPC-TM-650 2.1.2 |
|||||||
| 抗酸化 | R.T. ((23°C) | 180日 | / | |||||||
| H.T. ((200°C) | 60分 | / | ||||||||
1標準幅520mm,最大幅1295 ((±1) mm,顧客の要求に応じて仕立てることができます.
PIで皮の強さをテストします 確認してください
