最高の幅保護するための電磁石のelectrodeposited電気分解EDの銅ホイル0.1mm適用（標準IPC 4562）を
| 特徴 | 1.theは灰色か赤いのホイルを扱った |
| 2.High皮強さ | |
| 3.Good腐食の能力 | |
| 抵抗するべきエッチングへの4.Excellent付着 |
| 1.Phenolic樹脂板 | |
| 適用: | 2.Epoxy板 |
| 3.shielding適用 |
フェノール樹脂板およびエポキシ板のための標準的な銅ホイルの典型的な特性。
|
分類
|
単位 | 条件 | テスト方法 | |||||||||||
| ホイルの指定 | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| わずかな厚さ | / | 12um | 1/2 OZ | 3/4のOZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| 区域の重量 | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| 純度 | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| ホイルのプロフィール | 光沢がある側面（RA） | սm | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| 無光沢の側面（Rz） | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| 引張強さ |
R.T. （23℃）
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| 延長 |
R.T. （23℃）
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| 主題 | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| 皮強さ（FR-4） | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Pinholes&porosity | 数 | いいえ |
IPC-TM-650 2.1.2 |
|||||||||||
| 反酸化 | R.T. （23℃） | 日 | 180 | / | ||||||||||
| H.T. （200℃） | 分 | 60 | ||||||||||||
1. 私達はあなたのPPとFR-4 （Tg140） prepregとの皮強さを、再確認するテストする。
2. 標準的な幅、1295の（±1） mm、顧客の要求テーラーに従う5月。

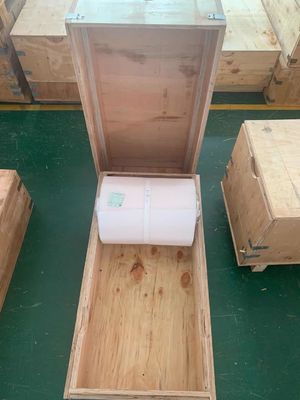

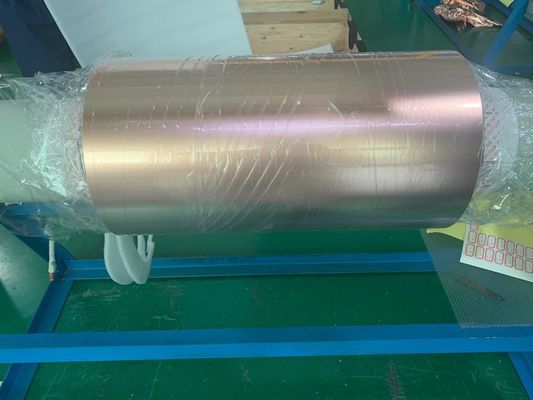

銅ホイルを保護するEDのパッキングそして印:
